ローテーター用リレーインターフェース販売(2026/10/19)

ケンプロローテーター用リレーインターフェース

SatBoxやFox Delta社のST2-USBなど、5Vの制御出力を持つローテーターコントローラーと、ACモーター式ローテーターの間に接続するリレー式インターフェースです。
動作確認はケンプロのKR-400とKR-500で行っています。他の機種への適合は、モーターの駆動電圧、配線、リレー接点の定格などを確認する必要があります。

ローテーター用リレーインターフェース
販売価格
納期11月中旬
（EMSでの配達日を除く）
 基板のみ 　2,000円
 基板完成品 　4,500円
 電源搭載完成品 　5,700円 ポテンショメーターをAS5600磁気エンコーダに
交換する時の５V電源付き
 EMS送料  2,300円  フィリピンから日本へのEMS送料です
他の国についてはお問い合わせください

問い合わせ


販売形態の選び方

  • 基板のみ：部品を用意して、ご自身ではんだ付け・組み立てを行う方向けです。
  • 基板完成品：リレーインターフェース部分を実装したものです。通常のポテンショメーターを使用する場合、AS5600用の5V電源回路は不要です。
  • 電源搭載完成品：ポテンショメーターをAS5600磁気エンコーダに交換する場合に使用する、5V電源回路を搭載したものです。

接続・購入前に確認すること

この基板は制御信号をリレー接点で切り替えるためのものです。コネクターからの配線は、接続先の回路図と端子の対応をご確認ください。

ご検討の際は、ローテーターの型番、使用するコントローラー、AS5600への交換の有無、希望する販売形態をお知らせください。送料・発送方法・納期・支払方法、および付属品の範囲は、ご購入前にご確認ください。記事下部のコメントは承認後に公開されるため、住所や電話番号などの個人情報は記入しないでください。

KiCadの設計データのダウンロード回数が、この記事の作成時点（2026年10月19日）で日本語版54回、英語版39回になっていますので、需要はあるのではないかと思っています。

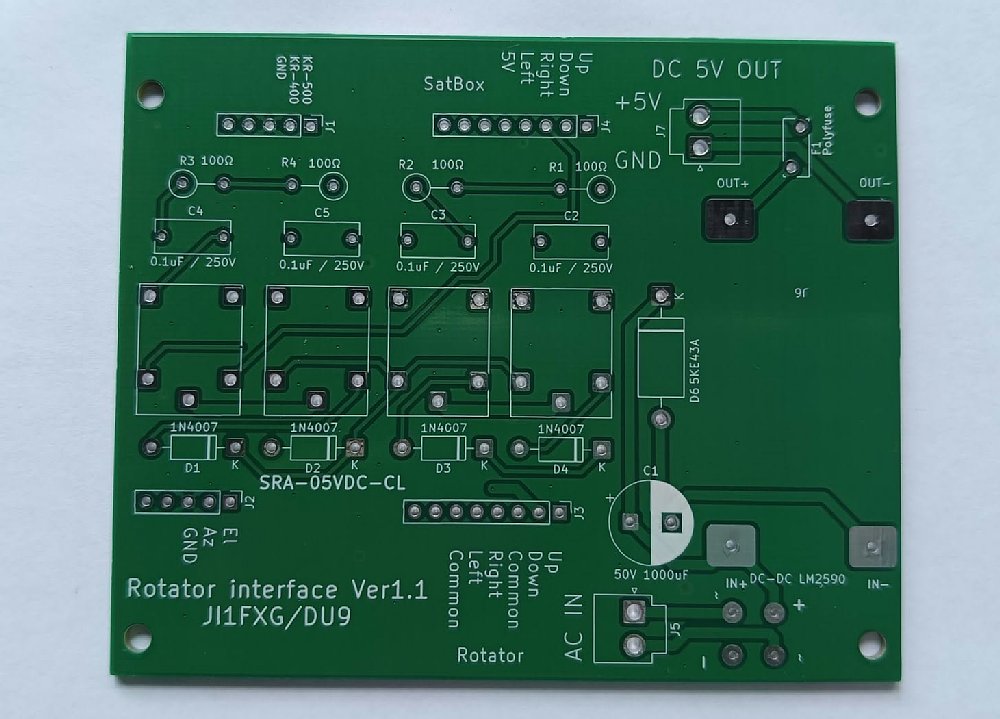

ローテーター用リレーインターフェース基板

基板完成品

使用部品
 ５V リレー　SRA-05V-CL  4個
 フィルムコンデンサー　１０４（0.1µF）250V  4個
 1/2W　100オーム抵抗  4個
 ダイオード　１N4007  4個
 KF2510コネクタ　５PIN  4個  写真では８PINですが５PINが使えます
 KF2510メスコネクタ　  4個 20cmケーブル付き

通常のポテンショメーターを使用する場合、写真右側のAS5600用5V電源回路の部品は使用しません。

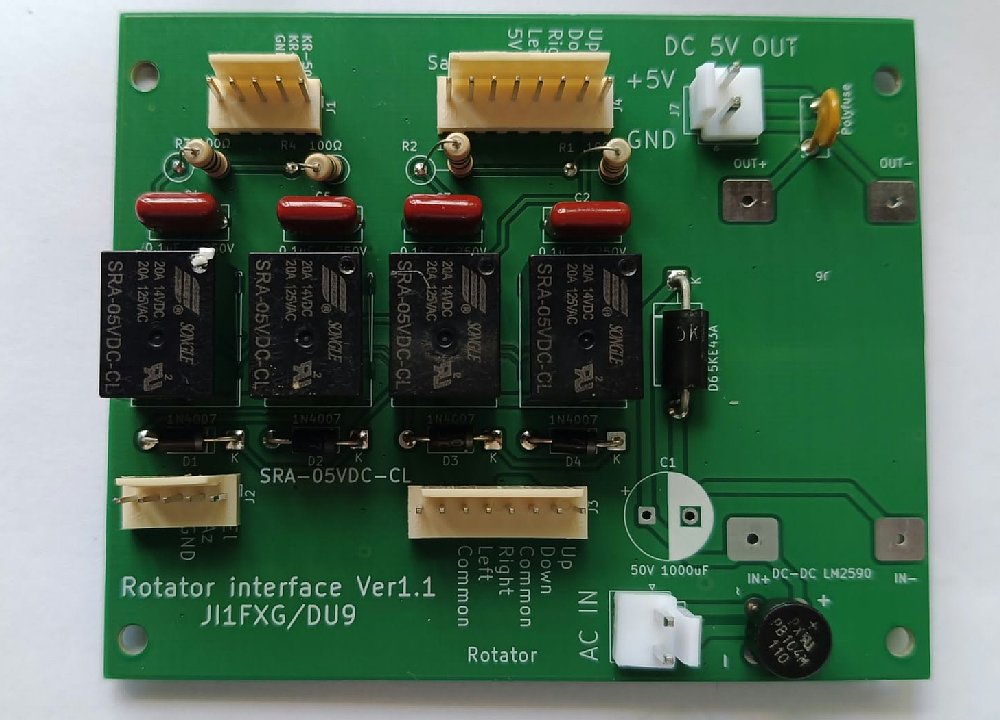

リレーインターフェースの基板完成品

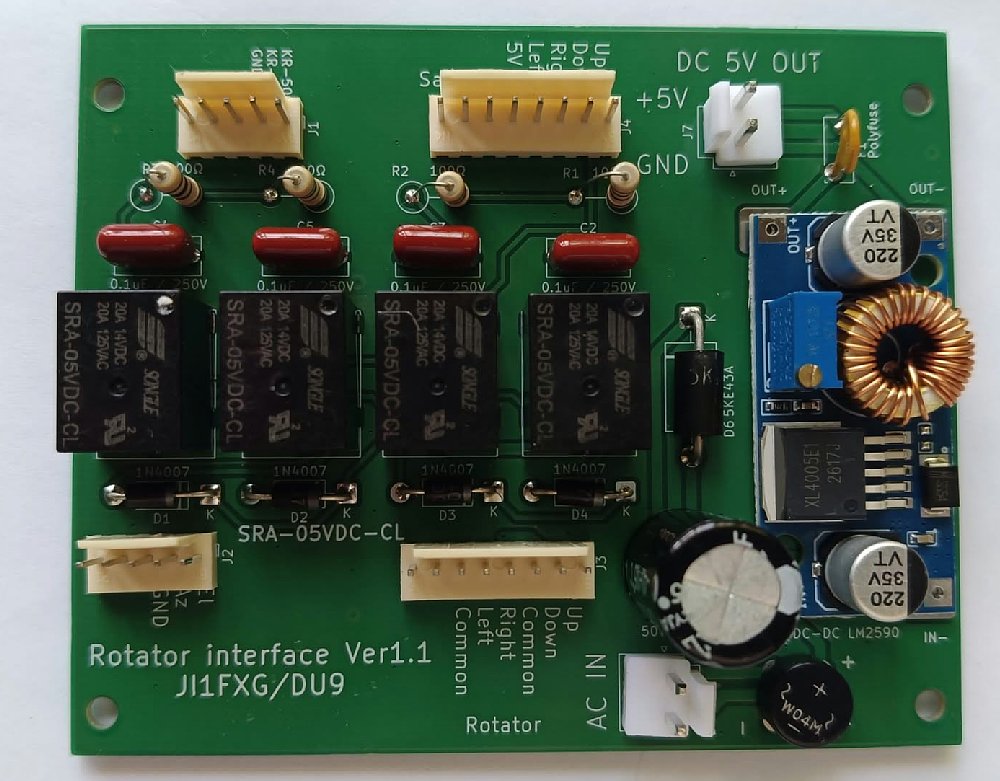

ポテンショメーターをAS5600磁気エンコーダに交換する時の５V電源付き

AS5600用5V電源回路を搭載した完成品

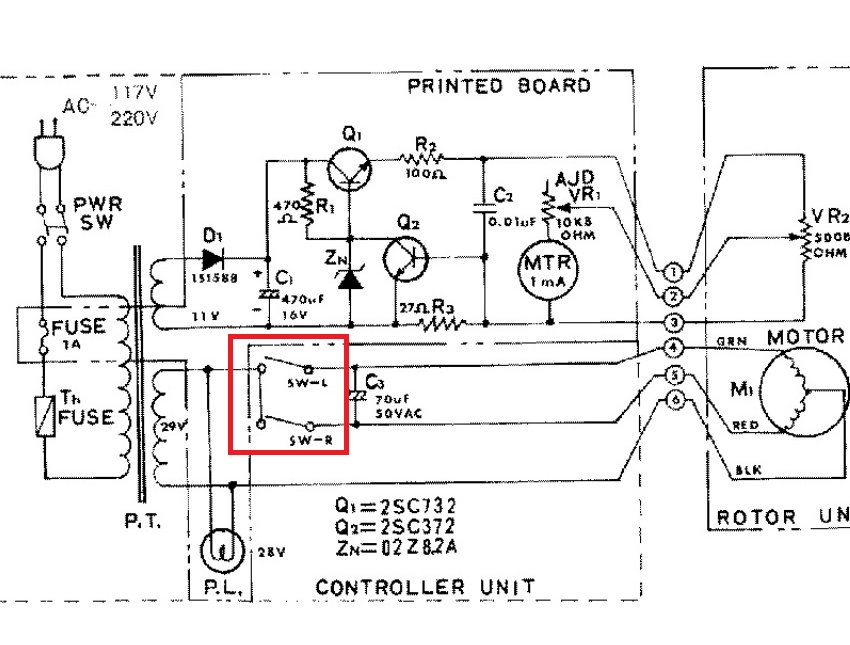

リレーの出力J3は赤で囲った部分に配線します
参考URL
SatBox
　https://ji1fgx.com/260909.html
仰角ローテーターKR-500のポテンショメーターをAS5600磁気エンコーダに交換　(2026/06/16)
　https://ji1fgx.com/260604.html
　https://ji1fgx.com/260616.html
ケンプロローテーター用インターフェース　(2026/09/22)
　https://ji1fgx.com/260922.php
