FreeCADで3Dプリンターの為のデータ作り　(2026/06/30)

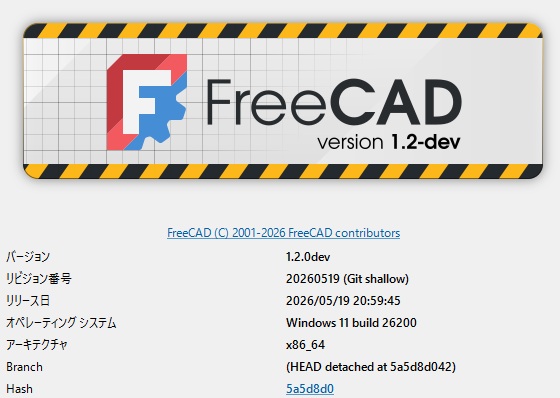

3Dプリンターのためのデーターを作るためにFreeCADというソフトを使ってみました
といってもまだソフトを使いこなすまでにはいかず
出力イメージをCahtGPTに指示してマクロを作ってもらうという工程です

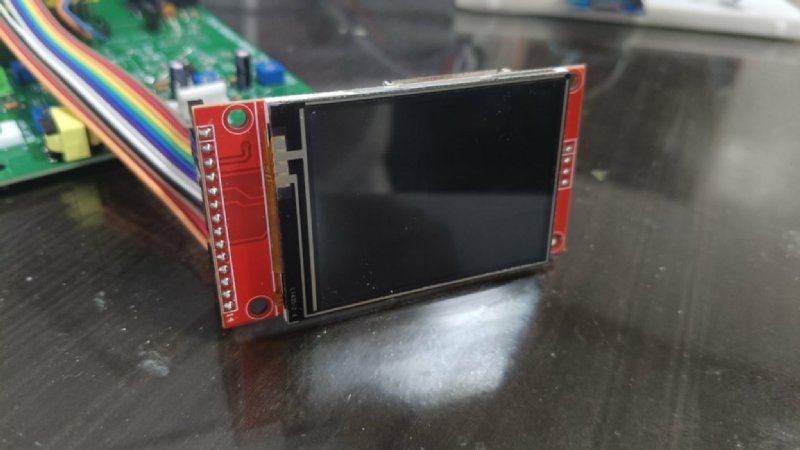

最近はやりのLCDパネルを使った電子工作
この四角い穴をABS樹脂に開けるためにハンドニブラをAmazonで取り寄せましたがやはり綺麗に仕上げられない

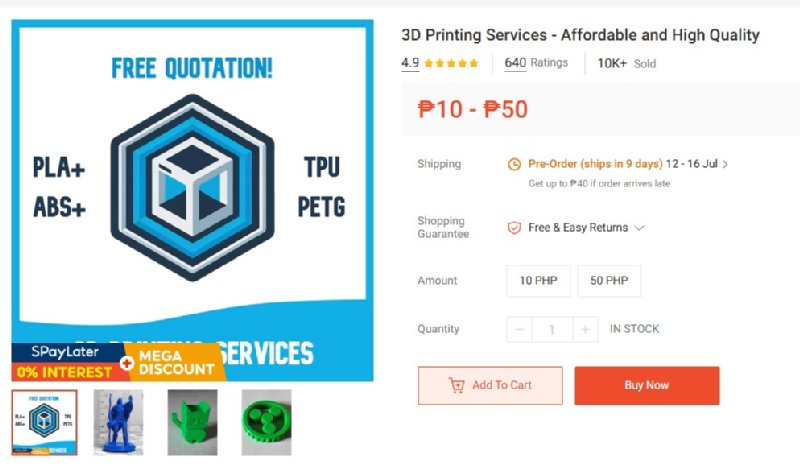

そこでフィリピンの通販Shopeeで３Dプリントをしてくれる業者をさがしたら有りました！
Pin3D社
https://shopee.ph/3D-Printing-Services-Affordable-and-High-Quality-i.115897435.25457094767

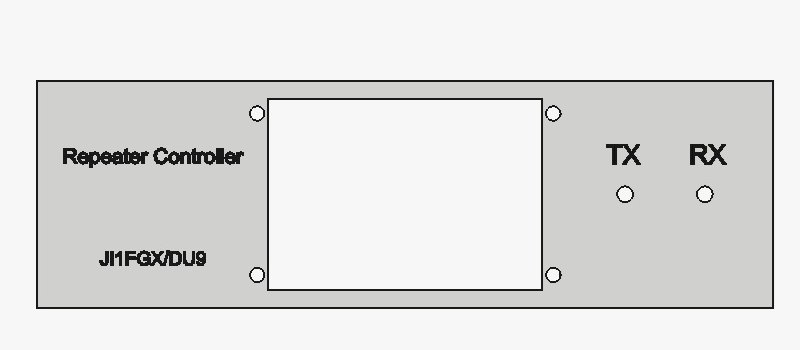

ChatGPTに作ってもらったフロントパネル
ChatGPTもFreeCADのFCStdファイルは直接作れないから手取り足取り教えてくれる行ってくれました
でも大変そうなのでなんとかならないかと相談したところPythonで作ったFCMacroファイルなら作れるという事でした
このファイルをＦｒｅｅＣＡＤで読み込めば以下のような図面が出来上がります

パネルは白、文字の部分は黒で仕上がるようになっています

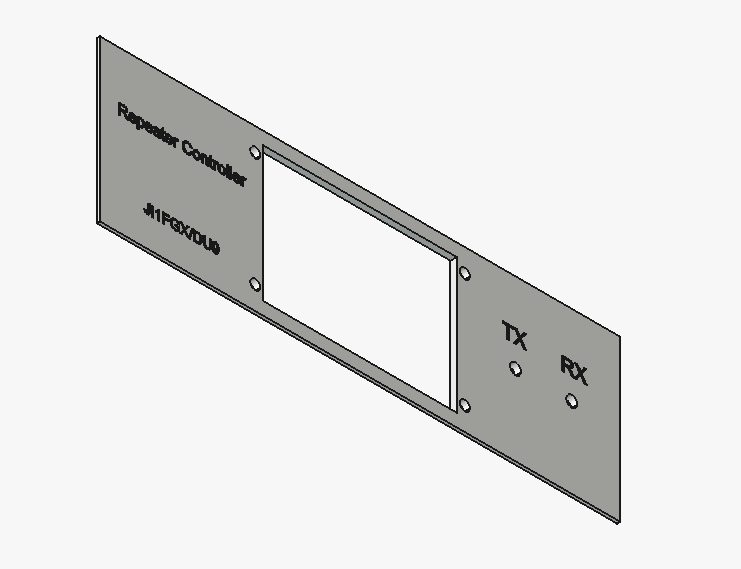

FreeCADは３DCADなのでこの様に回転も出来ます

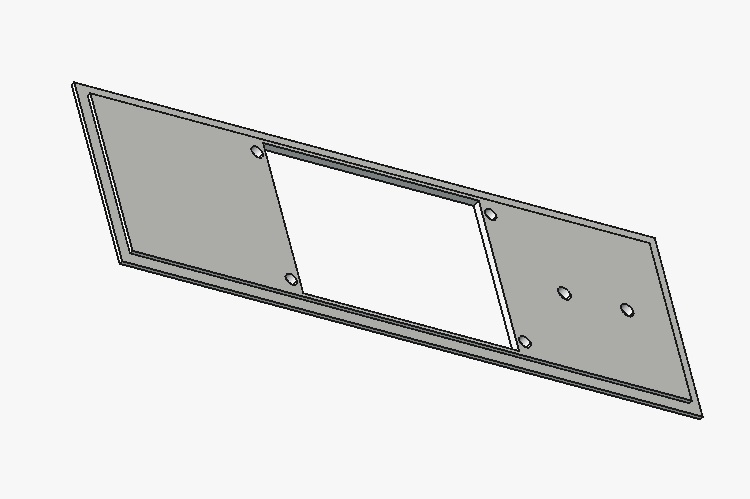

購入したケースの取り付けスロットに合わせた加工も出来ます

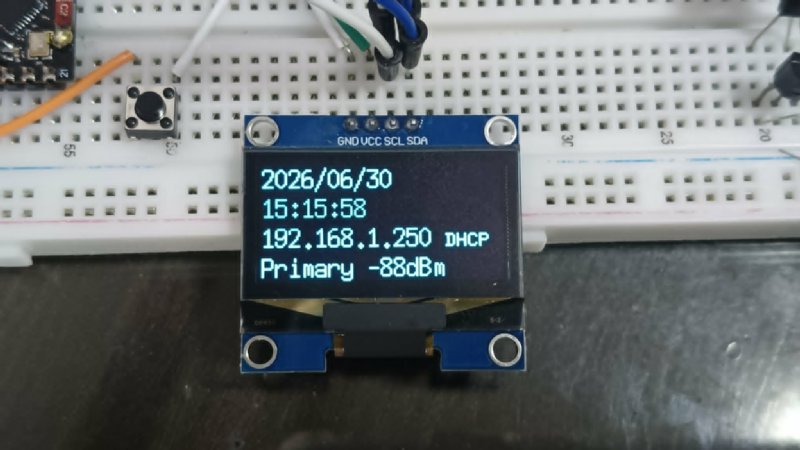

 1.3インチのOLEDディスプレイ

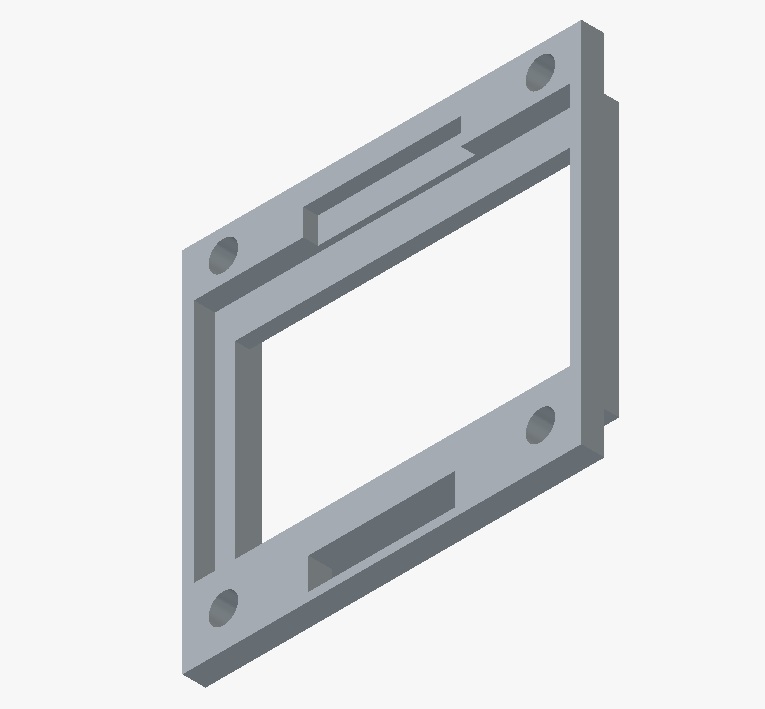

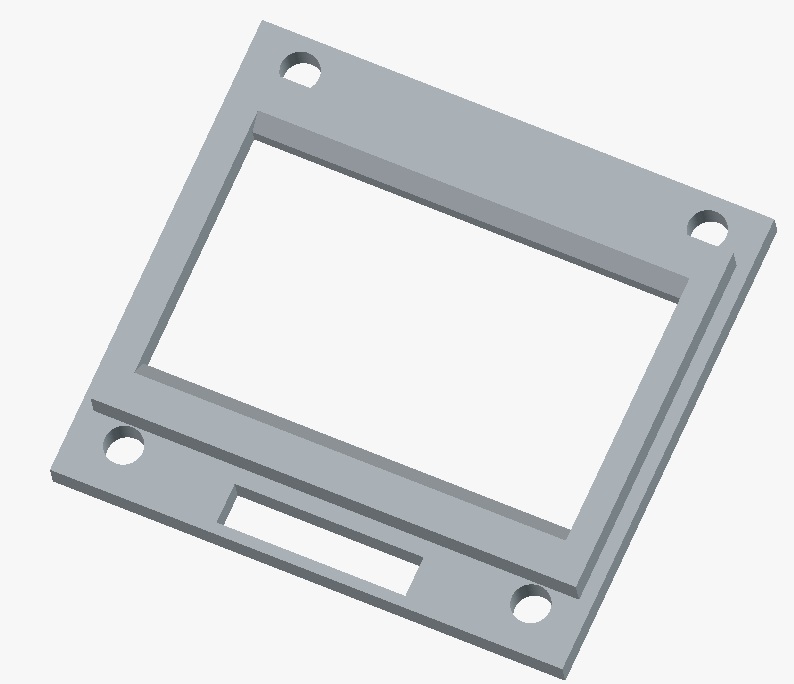

この表示部分を取り付けるためのマウントはインターネットから拾ってきました
https://www.printables.com/model/1338552-13-oled-display-easy-mounting-frame/files

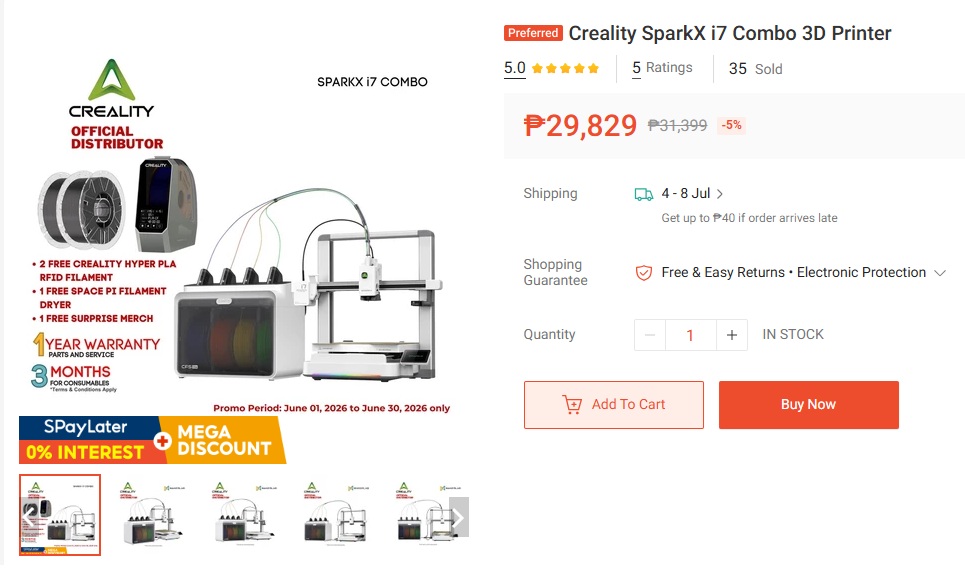

 3Dプリンターは通販Shopeeで10,000ペソ（26,500円）から40,000ペソ（106,000円）します
そこで探した業者に見積もりを依頼したところ2種類で180ペソ（480円）で作ってくれるという事でした

単発の少量が必要なだけですから３Dプリンターを購入するよりリーズナブルです
