| 気温・湿度・気圧 Weather Monitor ソフトウェア (2026/06/01) |
ESP32_Weather_Monitor_Ver0.0.1_release.zip
ダウンロード回数:
1 |
|
システム構成
## ESP32_Weather_Monitor_Ver0.0.1.ino
ESP32-S3側のメインプログラムです。
### 主な機能
* BME280 温湿度・気圧センサー読み取り
* DS18B20 温度センサー読み取り
* WiFi接続
* HTTP POSTによるデータ送信
* JSON形式データ生成
* 固定IP対応
* シリアル設定機能
* EEPROM設定保存
| 使用センサー |
| センサー |
用途 |
測定内容 |
| BME280 |
温度・湿度・気圧 |
日陰温度・湿度・気圧 |
| DS18B20 |
温度測定 |
日向温度測定 |
|
|
Weather_Monitor_Settings.py
ESP32の設定を変更するためのWindows用GUIツールです。
### 主な機能
* COMポート選択
* ESP32設定読み込み
* ESP32設定保存
* WiFi設定変更
* Upload URL変更
* 固定IP設定変更
### 必要ライブラリ
pyserial
インストール方法:
```bash
python -m pip install pyserial
```
### EXE化
```bash
pyinstaller --onefile --windowed --icon=weather_settings_icon.ico Weather_Monitor_Settings.py
``` |
|
Web_Weather/upload.php
ESP32から送信されたデータを受信するPHPプログラムです。
### 主な機能
* ESP32からのHTTP POST受信
* JSONデータ保存
* CSV履歴保存
* Upload Key認証
* 最新データ更新
| 保存ファイル |
| ファイル |
内容 |
| data.json |
1分ごとの最新データー |
| history.csv |
10分ごとの履歴データー |
Web_Weather/index.html

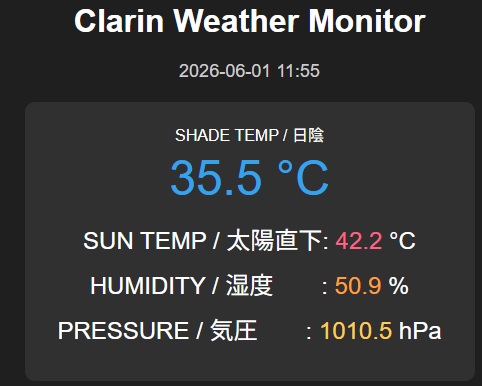

ブラウザーで気象データを表示するWebページです。
### 主な機能
* リアルタイムグラフ表示
* 日向・日陰温度表示
* 湿度表示
* 気圧表示
* Chart.js使用
* スマホ対応
* 日付切り替え表示
* 24時間グラフ表示
| 表示内容 |
| グラフ |
内容 |

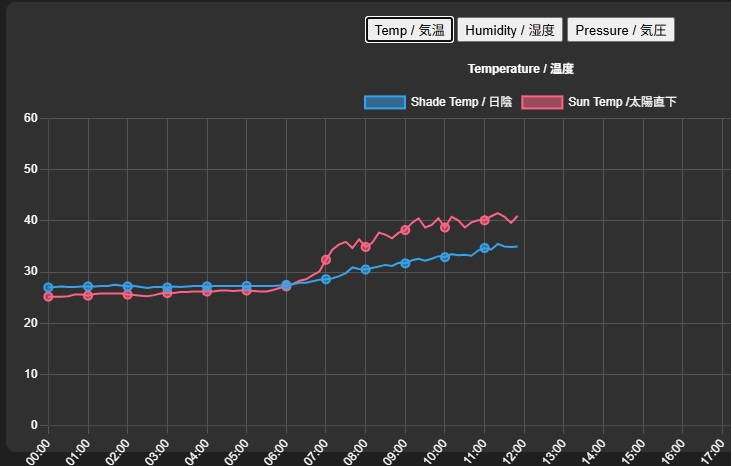

| 赤線 |
日向温度 |
| 青線 |
日陰温度 |
| オレンジ |

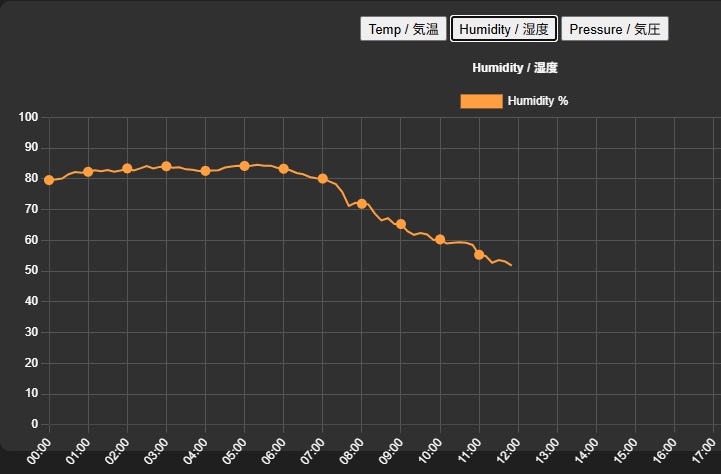

湿度 |
| 黄色 |

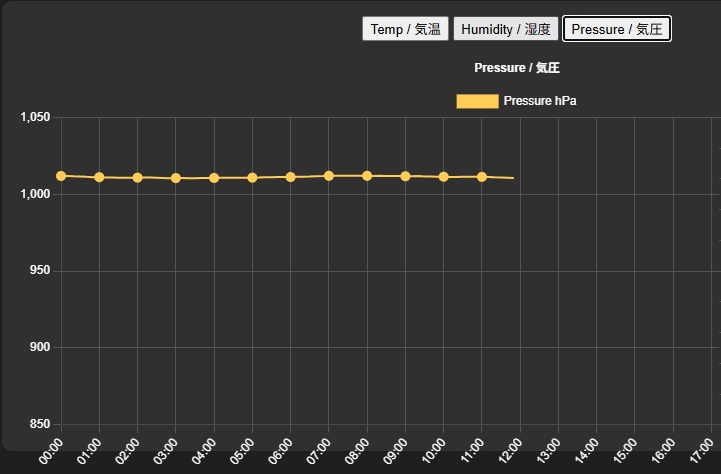

気圧 |
|
|
動作環境
ESP32側
* ESP32-S3
* Arduino IDE ESP32-S3に書き込むにはArduino IDEのインストールが必要です
* ESP32 Board Package
### 必要ライブラリ
* Adafruit BME280
* Adafruit Unified Sensor
* OneWire
* DallasTemperature
---
サーバー側
* PHP 7以上
* Webサーバー (Apache等)
--- |
|

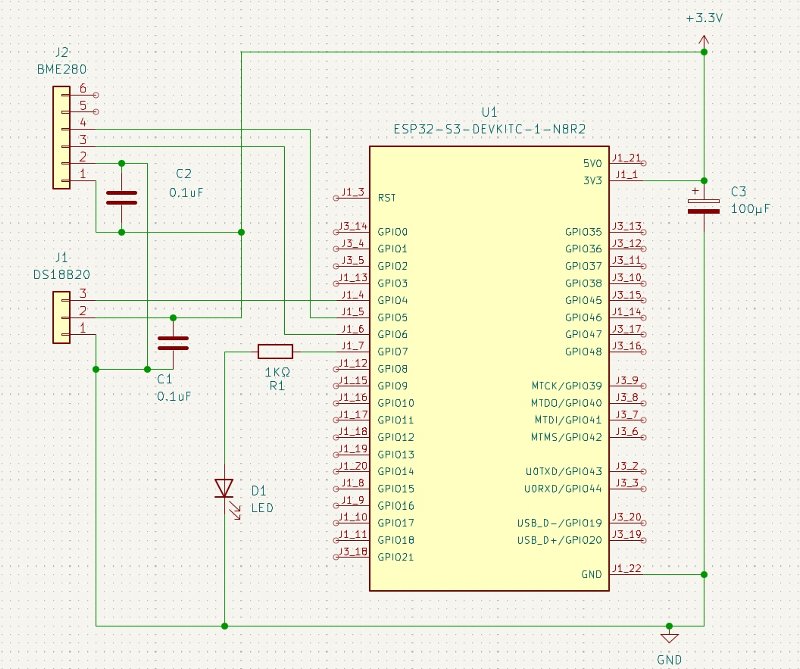

KiCADによる回路図
ZIPファイルに含まれています
|
特徴
本システムは、単なる温度計ではなく、
* 日射
* 放射熱
* 湿度
* 熱帯夜
など、熱帯地域特有の環境変化をリアルタイムに観測できます。
特にフィリピンでは、
* 夜間湿度80%以上
* 日向温度50℃以上
になることがあり、非常に興味深いデータを取得できます。
|
|
