| レピーターコントローラーの制作その４ (2026/06/03) | ||
|---|---|---|

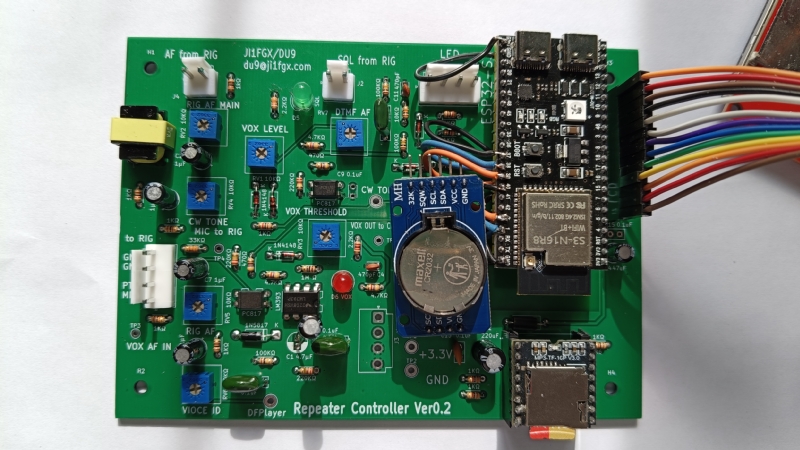

| JLCPCBにオーダーしていたレピーターコントローラーの基板が出来ていきました 昨晩組み立ててテストをはじめました レピーターコントローラーその３についてはこちらをご覧ください。  |
||

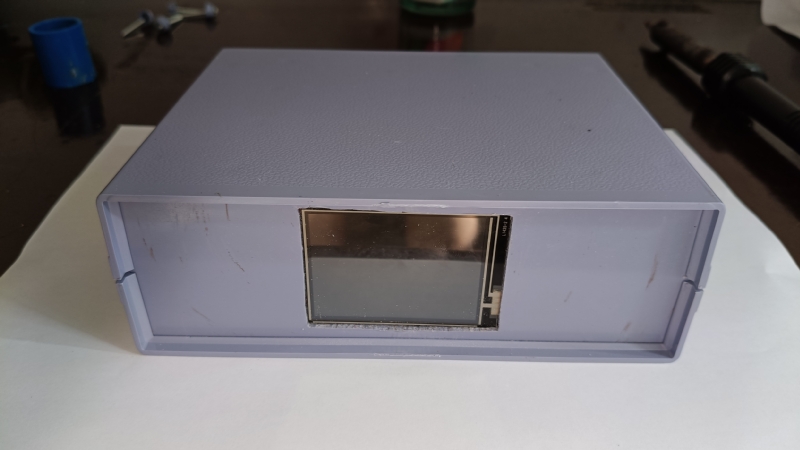

| これがShopeeで購入したBOX 液晶画面を取り付けてみましたがいまいち格好良くないです  |
||

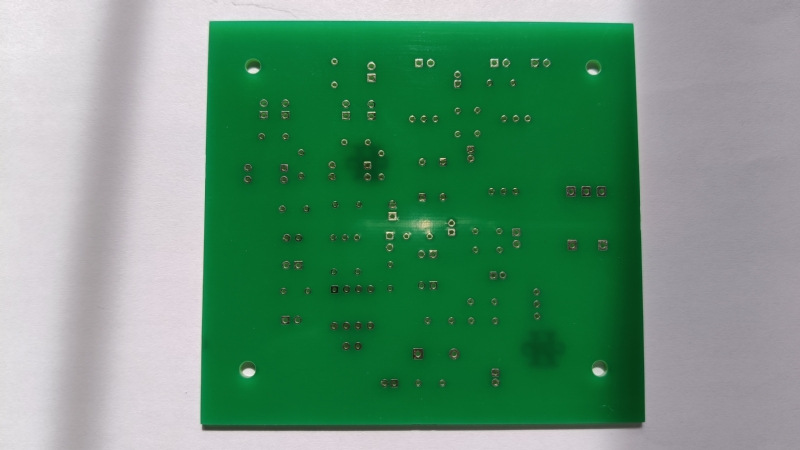

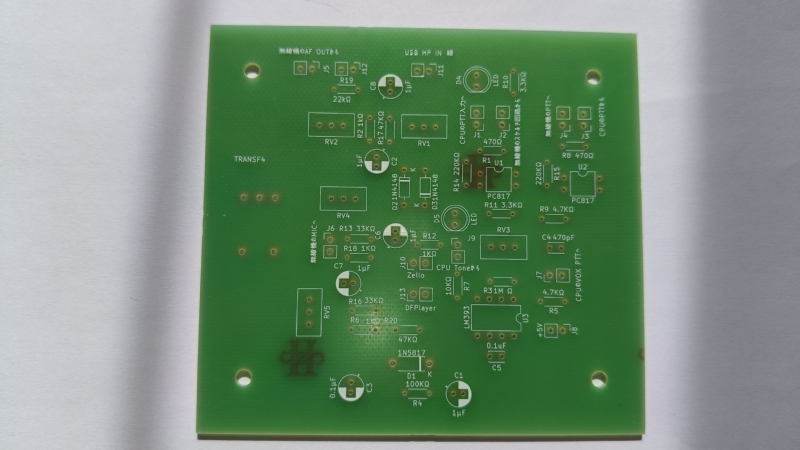

これが2月2日にはじめてJLCPCBにオーダーしたレピーターアナログ回路の基板 |
||
| ところがパターンがない状態で納品 痛恨の発注ミスでした  |
||

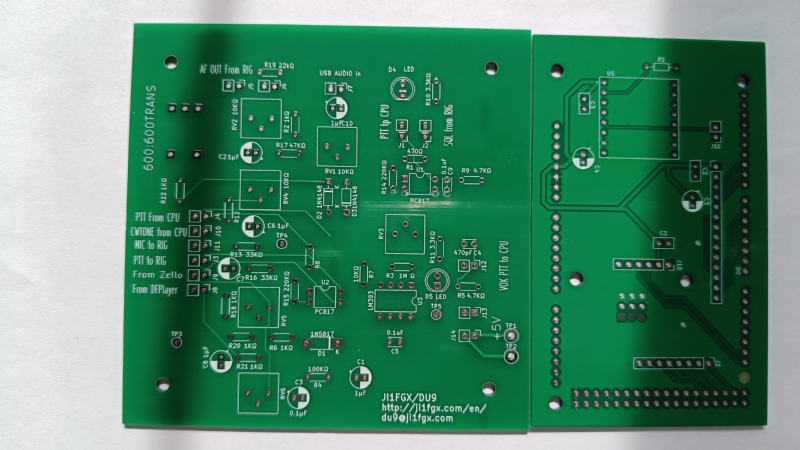

| これが2度目のJLCPCBへの注文 左側がレピーターアナログミキサー基板 右側がCPU ATMEGA2560基板 ATMEGA256は大きいために2枚の基板になってしまいました  |
||

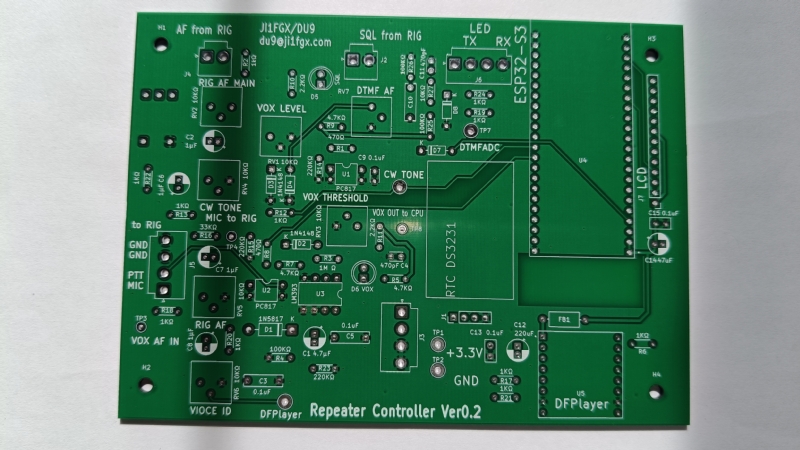

| 3度目のJLCPCBへの基板発注 CPUをATMEGA2560からESP32-S3に変更して1枚の基板にアナログミキサーとESP32-S3を乗せました 130mmx100mmの基板に全て収まりました  |
||

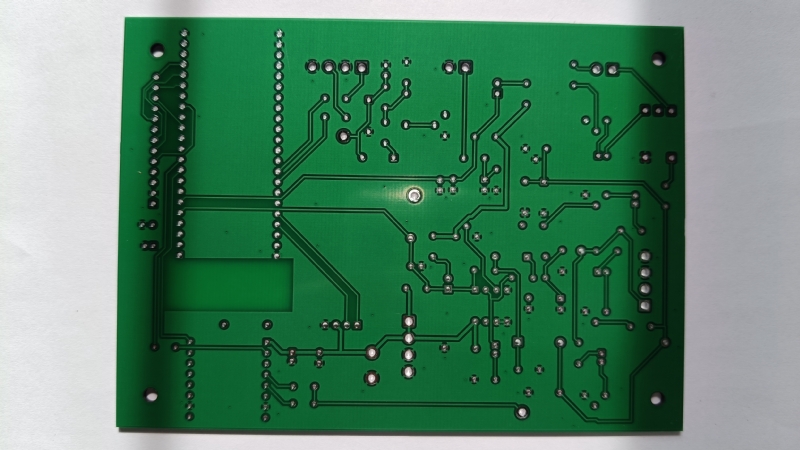

両面基板です |
||

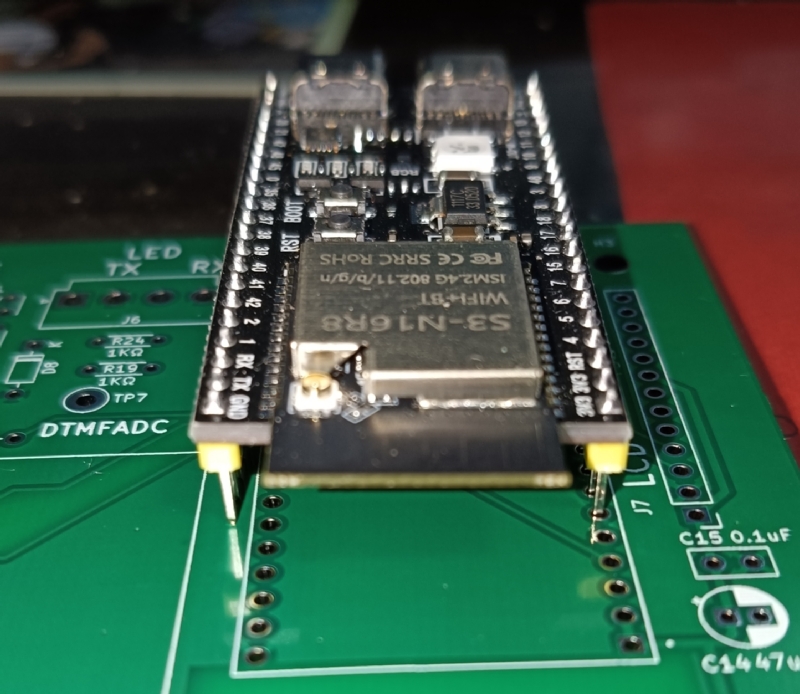

| ところがESP32-S3の幅が2.54mm狭かった KiCADのESP32-S3のフットプリントをインターネットから探してダウンロードしてそのまま使ったためのミスでした  |
||

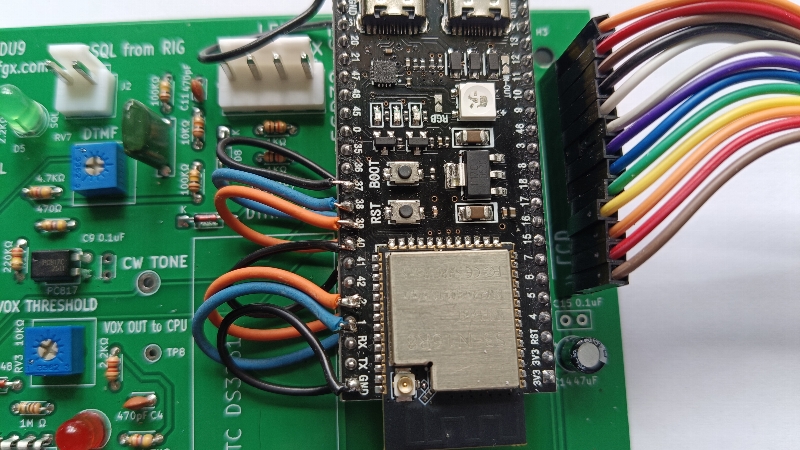

| ひとまず片側7本はジャンパー線で空中配線してテストをしています ESP32-S3は順調にうごいていてCWID、ボイスIDとも正常 もう少しテストを行います  |
||
