| ケンプロローテーター用インターフェース (2026/09/22) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

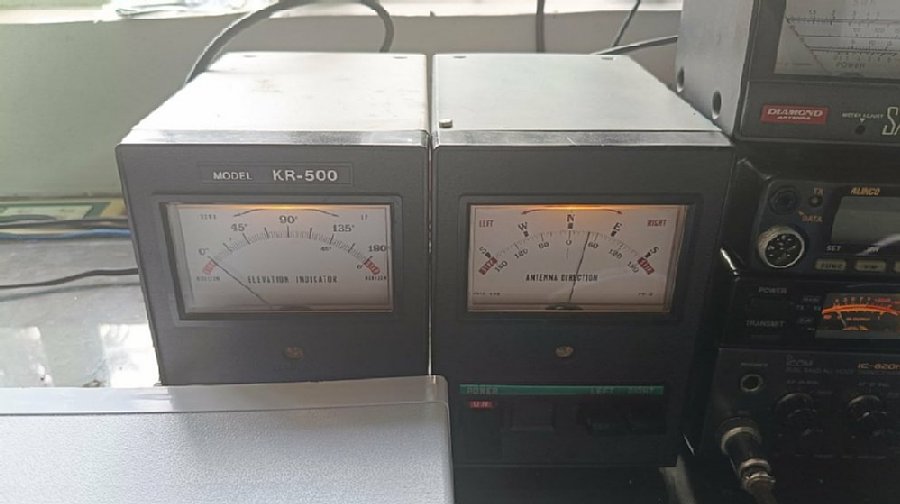

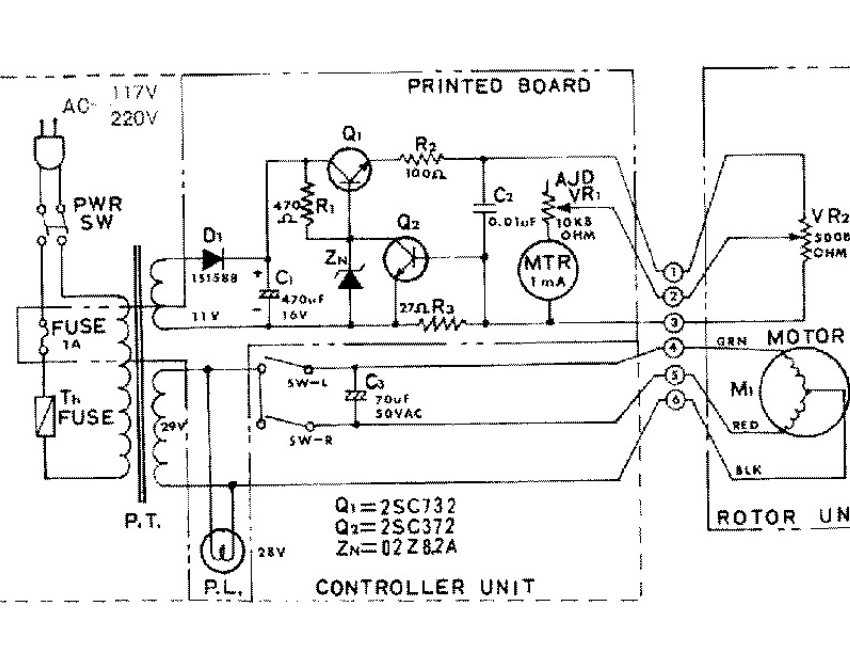

| 今回対象とするケンプロ製ローテーターのモーターはAC24Vで駆動されます。 そのため、Fox Delta社のST2やSatBoxから制御するには、リレーを使ったインターフェースが必要です。
|
|||||||||||||||||

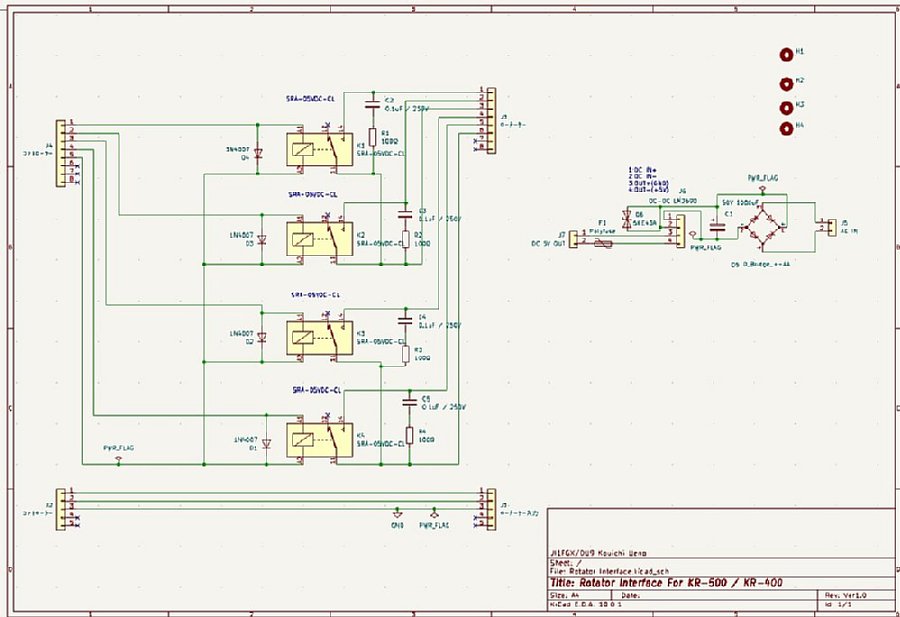

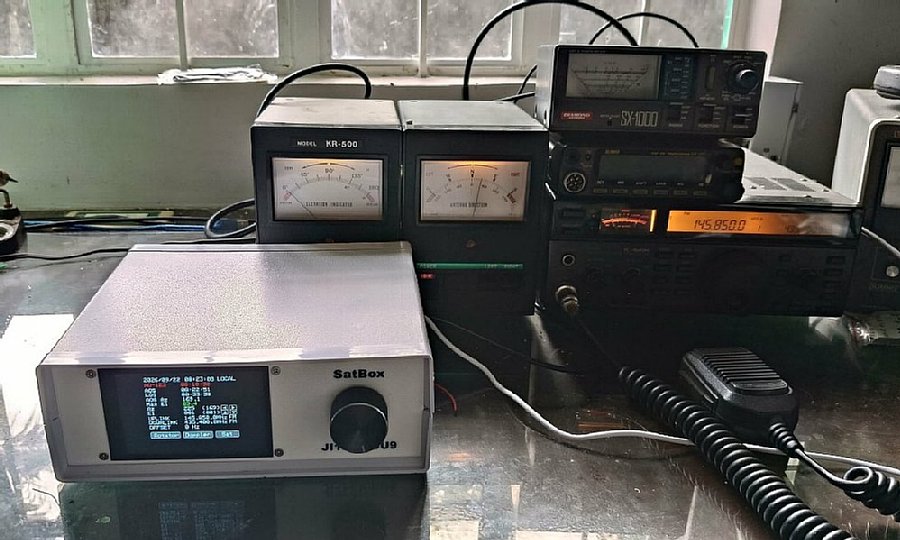

SatBoxとケンプロ製ローテーターを接続するための、リレー式インターフェースです。 |
|||||||||||||||||
SRA-05VDC-CLリレーを4個使用しています。 |
|||||||||||||||||

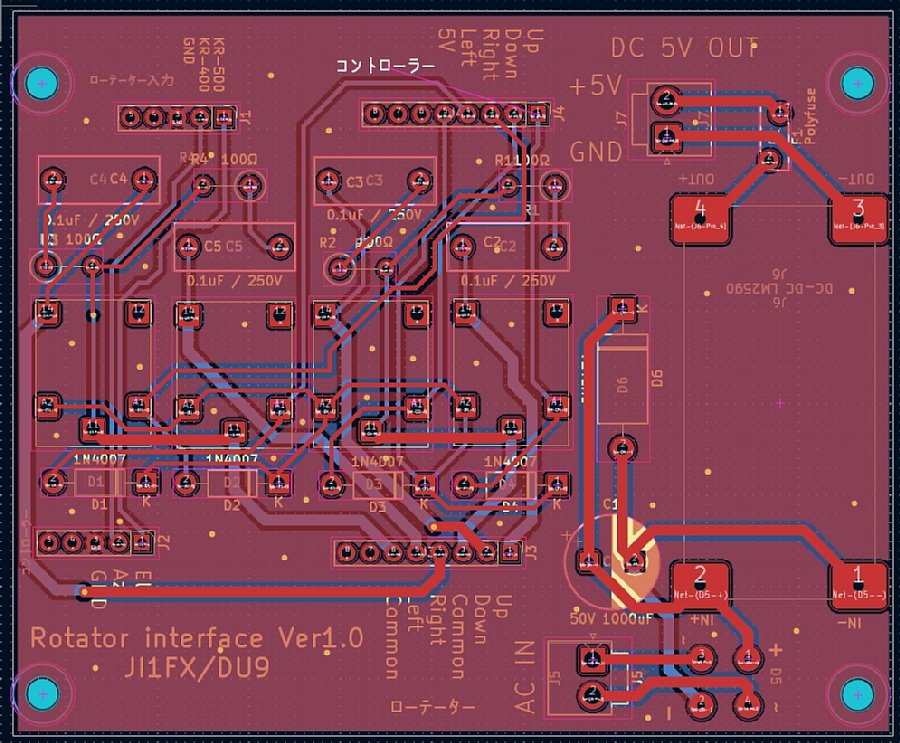

| KiCadで設計したインターフェース基板です。 JLCPCBに発注済みです なお右側のDC-DC LM2590の回路は通常必要としません ローテーター内のポテンションメーターをAS5600磁気エンコーダ角度センサーとに交換する時だけ使用します https://ji1fgx.com/260604.html  |
|||||||||||||||||
|
|||||||||||||||||
| 2026年09月18日 2026年09月24日 | |||||||||||||||||
