仰角ローテーターKR-500のポテンションメーターをAS5600磁気エンコーダに交換　(2026/06/16)
6月4日の続き

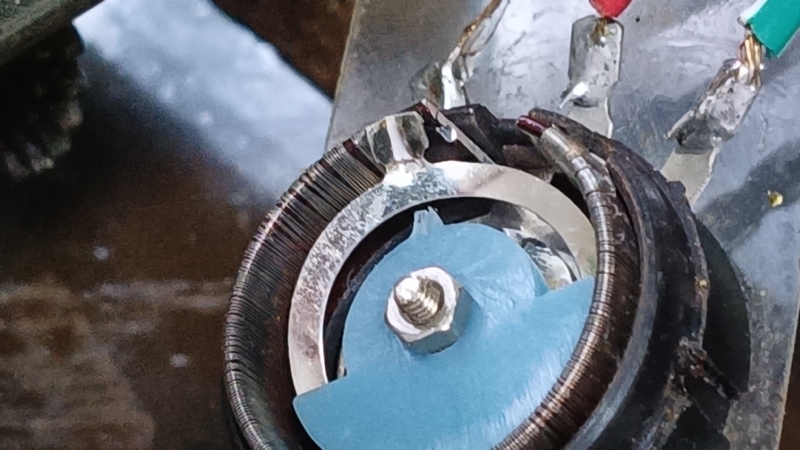

中国製のポテンションメーターは巻き線が細く、所々巻き方が荒くなっています
ChatGPTと相談したところ

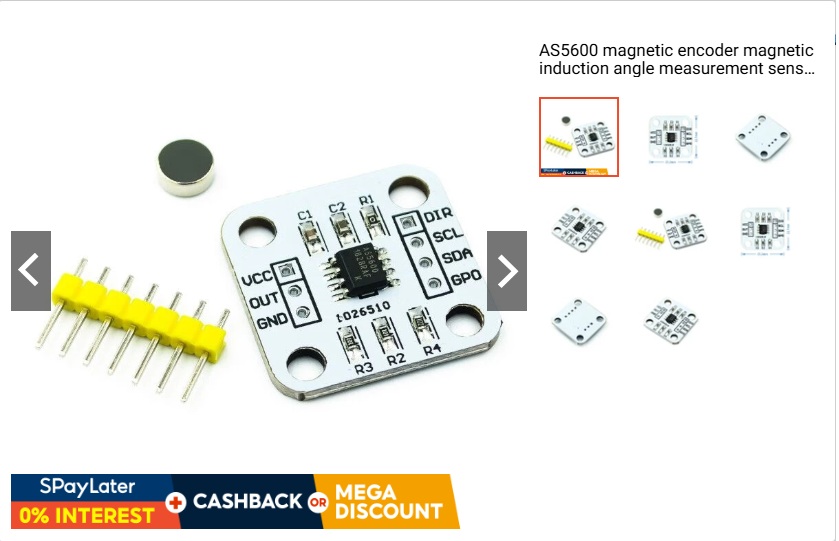

AS5600磁気エンコーダ角度センサーとESP32-C3 CPUモジュールでポテンションメーターの変わりが出来るという事でした

ここまでは6月4日をご覧ください

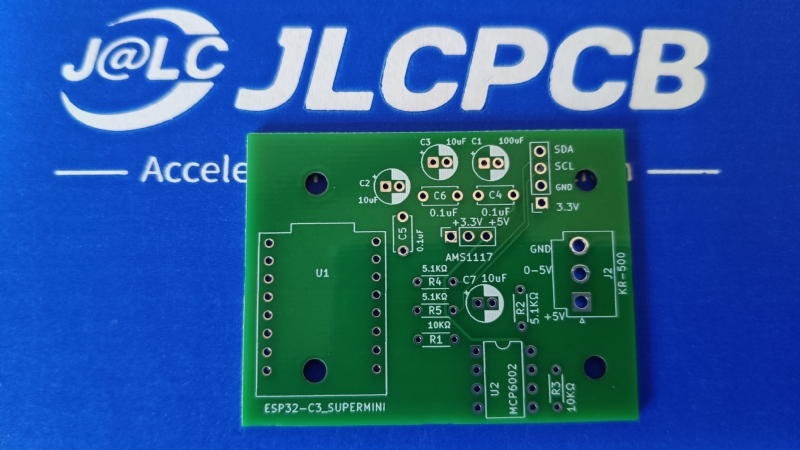

6月5日にJLCPCBに基板をオーダーしてEMSで送ってもらいました
本日郵便局で受け取りました

フィリピンの郵便局はEMSは配達してくれません
郵便局に取りに行って118ペソ（313円）の手数料を支払うという訳の分からないシステムになっています

基板は410mm　 x　 550mmで小型です

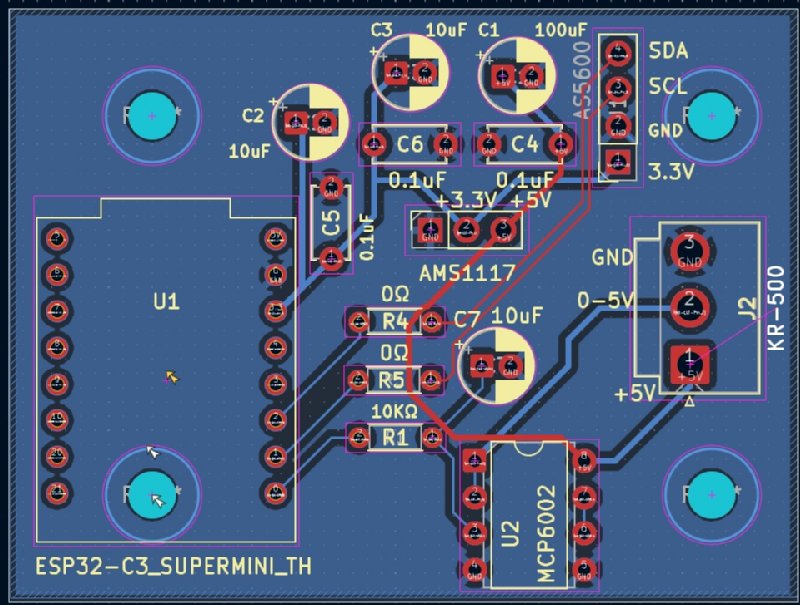

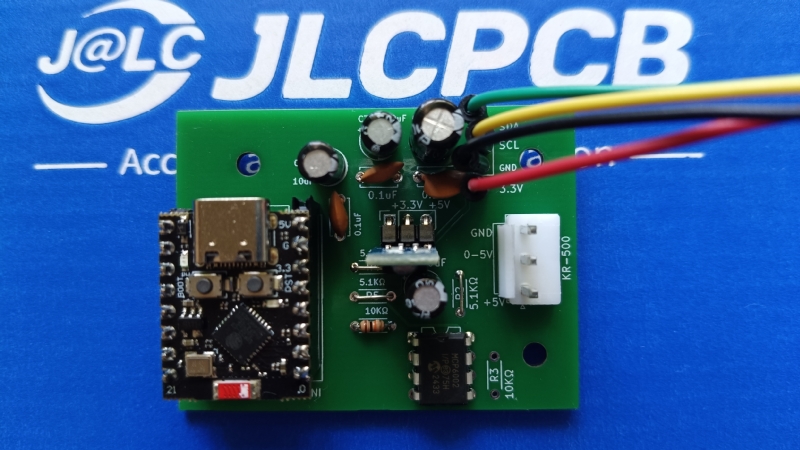

左からESP32-C3、３端子レギュレターASM1117、その下がOPアンプMCP6002
上の写真の基板は修正前のもので、このパターンは修正済み
 R3 抵抗を取り付けない
 R2  ジャンパー
 R4  ジャンパー
 R5  ジャンパー

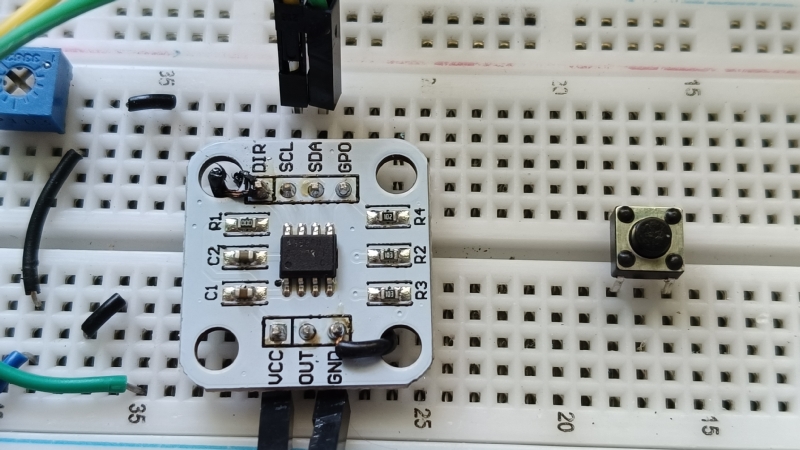

ブレットボードでESC32-C3のプログラムのデバックを行いました
出力がハンチングする、０Vから3.3Vをフルスイングするという現象に悩みました

結局DIR端子をGNDに接続しないとダメだということが分かり昨日やっとデバッグ完了しました

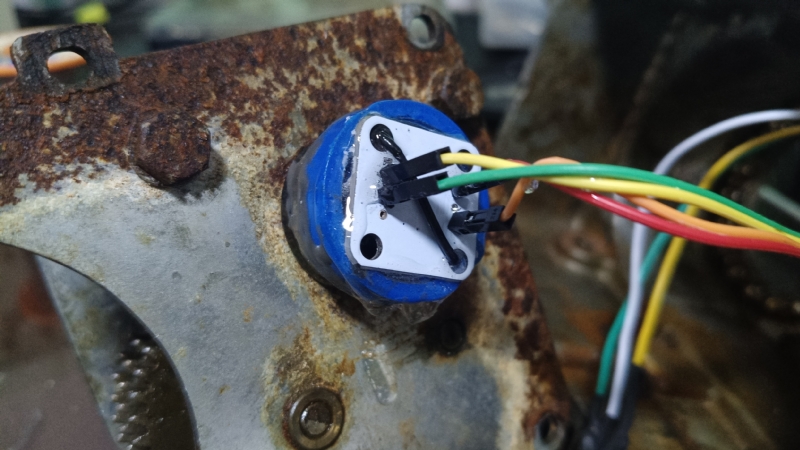

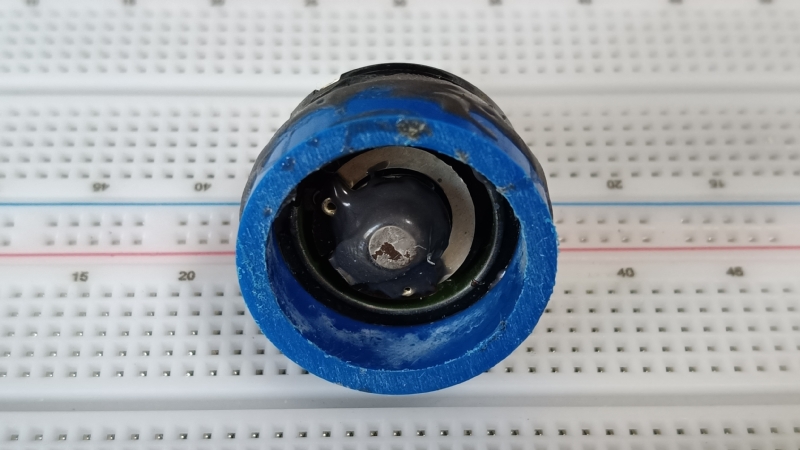

 デバッグも終わり壊れたぽテンションメーターに磁石をエポキシ樹脂で固定
 仰角ローテーターKR-500にAS5600磁気エンコーダを取り付け

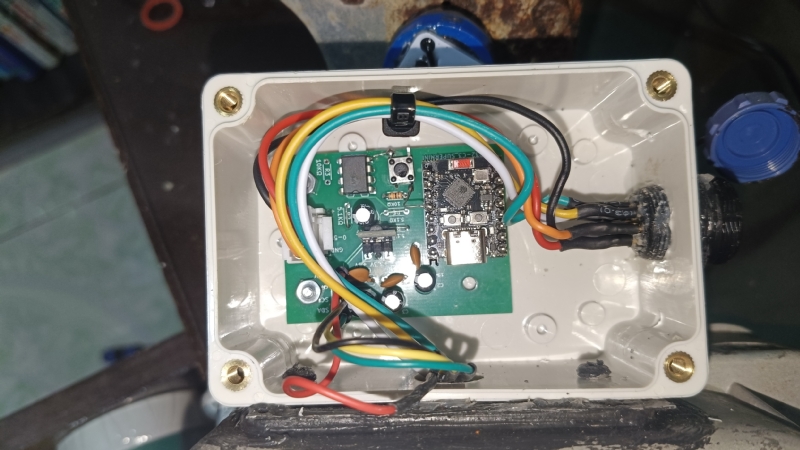

 制作した基板を防水BOXに入れました

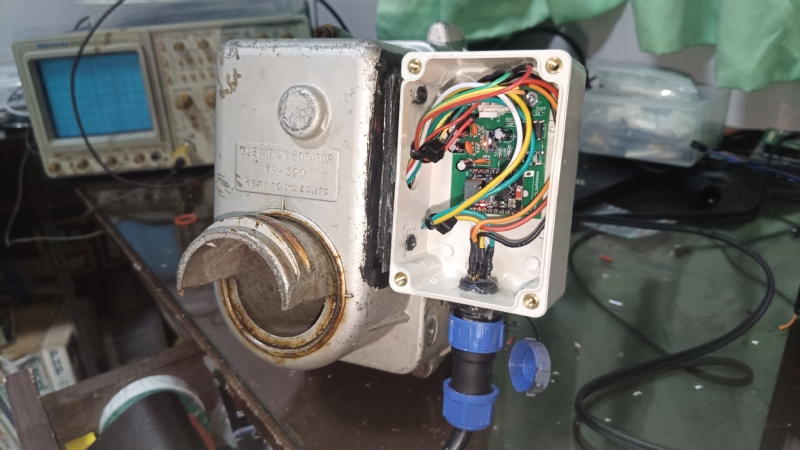

KR-500に防水BOXを取り付け

 基板があと3枚あります
欲しい方に有償でお譲りします

基板だけ、完成品どちらでも対応します
